產品介紹：

貨架梁柱連接剛度和強度試驗機是在地震荷載作用下，對貨架梁柱彎矩連接進行合格循環試驗，同時確定梁柱連接的剛度和強度。通過該試驗，可驗證貨架梁柱連接在地震作用下的可靠性，為貨架結構的抗震設計和優化提供依據。

依據標準：

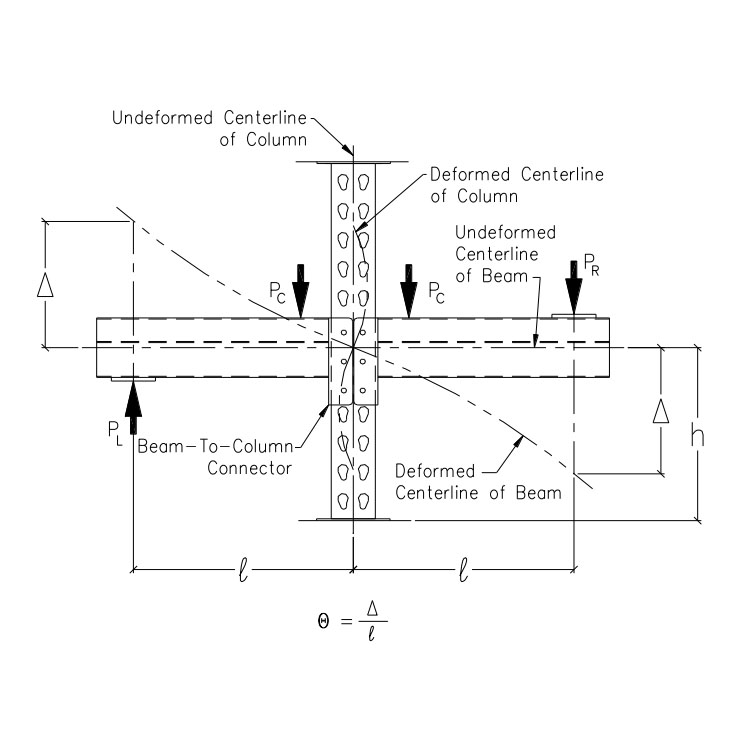

ANSI MH16.1-2023 13.5《工業鋼制倉儲貨架的設計、測試和使用》

技術參數：

軸向載荷范圍

最大軸向拉伸載荷：0~500kN

最大軸向壓縮載荷：0~500kN

載荷精度：≤±0.5% FS（滿量程），分辨率：1/100000

彎矩載荷范圍

最大節點彎矩：0~50kN?m

彎矩施加方式：通過橫梁端加載力與力臂組合實現

彎矩測量精度：≤±1.0% FS

控制方式：計算機閉環控制，支持力控制、位移控制、應變控制三種模式，可平滑切換

控制精度：力控制≤±1.0% 設定值，位移控制≤±0.5% 設定值

位移測量

節點軸向位移：量程 0~500mm，精度≤±0.1% FS

節點轉角（剛度測試核心）：量程 - 5°~+5°，精度≤±0.01°

橫梁撓度：量程 0~300mm，精度≤±0.1% FS

試件尺寸范圍

立柱截面：寬度 50~300mm，厚度 1.5~5mm（適應 C 型鋼、方管等常見貨架立柱）

橫梁截面：寬度 40~200mm，長度 300~2000mm（覆蓋輕型至重型貨架橫梁）

連接方式兼容：螺栓連接、卡扣連接、焊接連接等主流貨架節點形式

試驗空間

垂直空間（立柱高度方向）：≥2500mm（滿足多層貨架節點測試）

水平空間（橫梁延伸方向）：≥3000mm

試件夾持方式：可調節工裝夾具

貨架梁柱連接剛度和強度試驗流程：

1.試件準備：按照試驗要求，制作符合規格的貨架梁柱連接試件，并對試件進行外觀檢查和尺寸測量，確保試件質量符合要求。

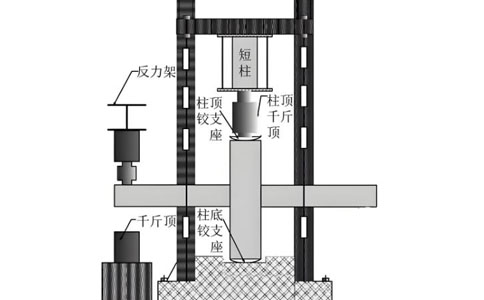

2.試件安裝：將試件安裝在試驗裝置上，調整夾具和支撐框架，使試件處于正確的受力位置，確保各部件連接牢固。

3.預加載：進行預加載試驗，檢查試驗裝置和測量系統的工作狀態，消除試件和裝置之間的間隙，確保試驗數據的準確性。

4.正式加載：按照ANSI-MH-16.1-2023標準的13.5條規定的加載程序進行正式加載，記錄加載過程中的荷載、位移、應變等數據。

5.數據采集與分析：實時采集試驗數據，并利用專業的數據處理軟件進行分析，計算梁柱連接的剛度和強度指標。

6.試驗結束：試驗完成后，卸載并拆除試件，對試驗裝置進行清潔和維護，整理試驗數據和報告。
