一、產品介紹：

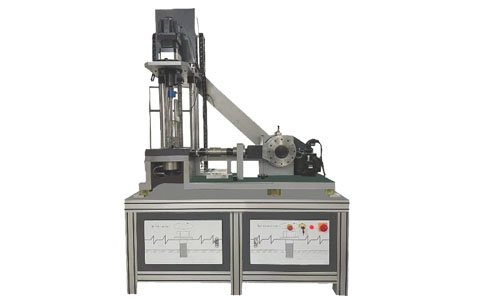

容克振動試驗機是專門用于檢測緊固件在橫向動態載荷下防松性能的測試設備，通過施加橫向振動載荷，測試緊固件在動態條件下的軸向力變化、松動角度及臨界推力等參數，客觀量化評估其防松性能。

容克振動試驗機依據DIN 65151、DIN25201-4、GB／T 10431-2008。Junker 原理規定的水平橫向振動測試標準，來檢測緊固件在一定頻率和閉環控制恒定振幅狀態條件下，施加橫向動態載荷下的自鎖性能（防松性能）。

二、執行標準：

GB/T 10431-2008《緊固件橫向振動試驗方法》

DIN 65151-2002《航空航天 螺栓連接在橫向載荷下的安全行為動態測試(振動測試)》

DIN25201-4《鐵道車輛及其組件的設計準則螺栓連接 第4部分:螺栓連接的安全》

ISO16130-2015《航空航天系列-在橫向載荷條件下對螺栓連接鎖定行為的動態測試(振動測試)》

三、試驗原理：

試驗在緊固件橫向振動試驗機上進行。將被試緊固件擰緊在試驗裝置上，使之產生一定的夾緊力。借助于試驗機在被夾緊兩金屬板之間產生的交變橫向位移，使連接松動導致夾緊力減小甚至完全喪失。連續記錄夾緊力的瞬時值，根據記錄數據的分析比對可以判定緊固件的防松性能。在試驗過程中，夾緊力減小得越慢,防松性能越好；反之，夾緊力減小得越快，防松性能越差。

四、技術參數：

1. 型號：XL-40050

2．精度等級： 1

3．軸向夾緊負荷：400KN

4. 橫向負荷：50KN

5．有效測力范圍：2/100-99.99%;

6．試驗力分辨率，負荷±30000碼；內外不分檔，且全程分辨率不變。

7．螺栓測量范圍：M12-M24

8．橫向位移振幅：0-±2 mm（可自由調整）（可定制大位移振幅：0-±5 mm）

9．振動頻率：0-15HZ (任意調)

10. 位移分辨率：0.001mm （量程：0-10mm）

11．試驗定時間自動停車,試驗定次數自動停車。

12. 預設參數：

振動頻率 ： 0-15Hz 任意設定

橫向位移（振動幅度）： 0-±2mm任意設定

振動次數或時間： （任意設定）

初始擰緊扭矩： （任意設定）

初始夾緊力： (任意設定)

13.測試結果：松脫角度 緊固軸力衰減擰緊扭矩、松脫扭矩、轉角，總摩擦系數，K系數，橫向水平推力值 橫向位移（振動幅度）

14．超載保護：超過負荷10%時自動保護；

15. 自動診斷功能，定時對測量系統、驅動系統進行過載、過壓、過流、超負荷等檢查，出現異常情況立即進行保護

16．電源功率： 22KW

17．主機重量：1850 kg

18. 電源電壓: 380V（三相）

19. 主機尺寸： 1800*1000*2850mm

（注：上述參數按客戶需求定制）

五、核心功能

1.自動預緊設定：可根據測試需求，按設定的初始夾緊力或初始扭矩自動完成緊固件擰緊操作，確保測試初始狀態統一、精準；

2.振動參數控制：支持設定振動頻率、閉環控制恒定振幅等參數，模擬不同工況下的振動條件，施加穩定的橫向動態載荷；

3.數據記錄與分析：測試過程中實時記錄緊固件軸力、擰緊扭矩、恒定振幅、水平推力等關鍵數據，生成相關試驗曲線，直觀呈現參數變化趨勢；

4.性能評估：通過分析試驗曲線及數據，判定螺栓/螺母在振動環境下的自鎖性能（防松性能），輸出各項技術指標結果。

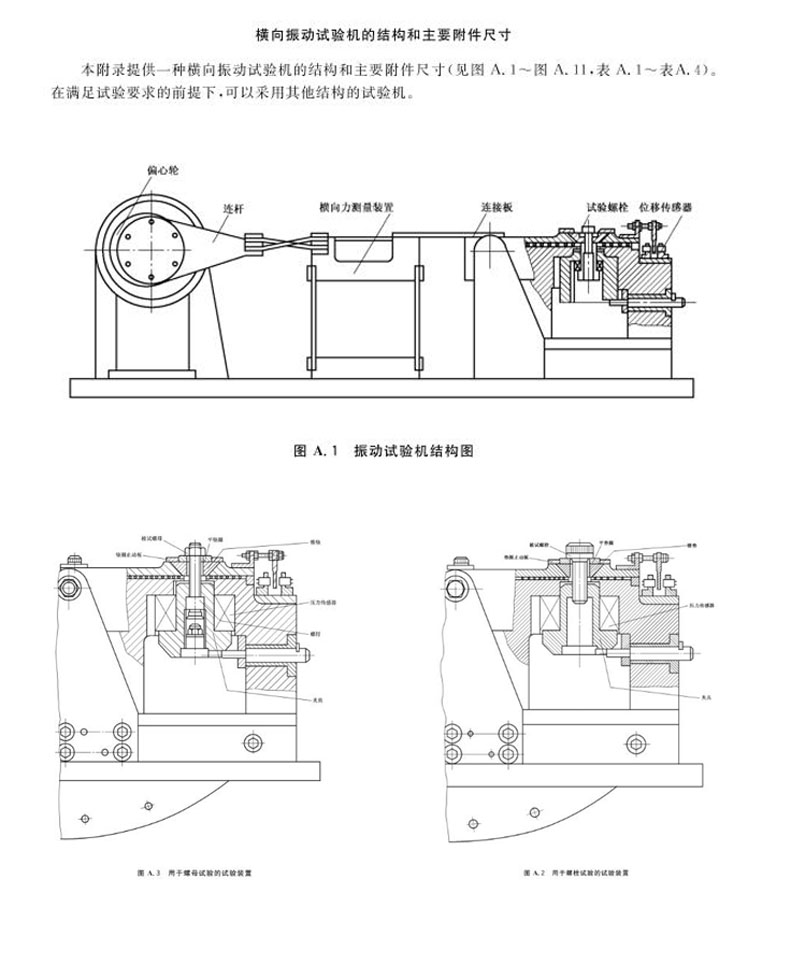

六、容克振動試驗機/緊固件橫向振動試驗機的結構組成：

1、機械結構系統

測試工裝組件：含樣品安裝工位（適配不同規格螺栓/螺母的夾具、定位裝置），確保緊固件安裝牢固，模擬實際連接狀態。

振動執行機構：由驅動單元（如伺服電機、偏心輪組件）和傳動部件組成，負責按設定頻率、振幅產生水平橫向振動，向緊固件施加橫向動態載荷。

承載框架：高強度剛性結構，支撐振動執行機構、測試工裝及其他部件，避免自身形變影響測試精度。

2、參數控制系統

預緊控制模塊：含扭矩/夾緊力傳感器和自動擰緊單元（如伺服擰緊軸），可按設定初始扭矩或夾緊力自動擰緊緊固件，確保初始狀態精準統一。

振動參數調節單元：通過PLC或?qū)Ｓ每刂破?，設定并閉環控制振動頻率（0-15Hz等可調）、振幅（0-±2mm等，恒定振幅精度±0.05mm），維持測試條件穩定。

載荷控制組件：配合橫向力傳感器，實時監測水平推力，通過控制系統動態調整驅動力，保證橫向動態載荷符合測試要求。

3、數據采集與分析系統

傳感器組：包括軸向夾緊力傳感器（測螺栓軸力變化）、扭矩傳感器（測擰緊/松動扭矩）、位移傳感器（監測振幅）、力傳感器（測橫向推力），實時采集關鍵參數。

數據采集模塊：高采樣率（≥100Hz）的數據采集卡，將傳感器信號轉化為數字信號，確保數據完整記錄。

分析軟件：安裝于工業電腦，支持實時顯示試驗曲線（軸力-時間、扭矩-振幅等），自動存儲數據，可通過曲線趨勢分析緊固件防松性能，生成測試報告。

4、輔助系統

安全防護裝置：如防護罩（防止振動過程中樣品脫落）、急停按鈕、過載保護模塊，保障設備運行和人員安全。

液壓/氣動輔助單元（部分型號）：用于驅動夾緊工裝或調節負載，提升參數控制穩定性。

供電與冷卻模塊：穩定供電電源（適配設備功率），及針對驅動電機、控制器的散熱裝置，避免長時間運行過熱影響性能。

各系統協同工作，從樣品安裝、參數設定到振動測試、數據輸出形成閉環，確保設備按DIN 65151、GB/T 10431-2008等標準精準完成緊固件防松性能檢測。

六、工作條件

1、在室溫10-40℃范圍內，相對濕度10%-90%；

2、在穩固的基礎或工作臺上，正確安裝；

3、在無震動的環境中；

4、周圍無腐蝕性介質；

5、電源電壓的波動范圍不應超過額定電壓的±10%；

6、試驗機電源應有可靠接地；頻率的波動不應超過額定頻率的2%。
